ATOS-nyheter i revision 2016

GOM har från och med nu gått över till att varje sommar släppa en ny programvaruversion som får namnet det år versionen släpps vilket innebär att årets nya version på programvara heter 2016. ATOS har i och med versionen 2016 fått en hel del nyheter vilka vi här kortfattat beskriver några av dem.


Surface Detect Map

En ny funktion för att detektera sjunkmärken, upphöjningar etc på en yta finns numera inkluderad i ATOS-programversion 2016. Funktionen redovisar avvikelserna direkt på meshen med hjälp av en färgplot vilket gör det enkelt att se var avvikelserna är och storleken på dessa.

Analys

Analys

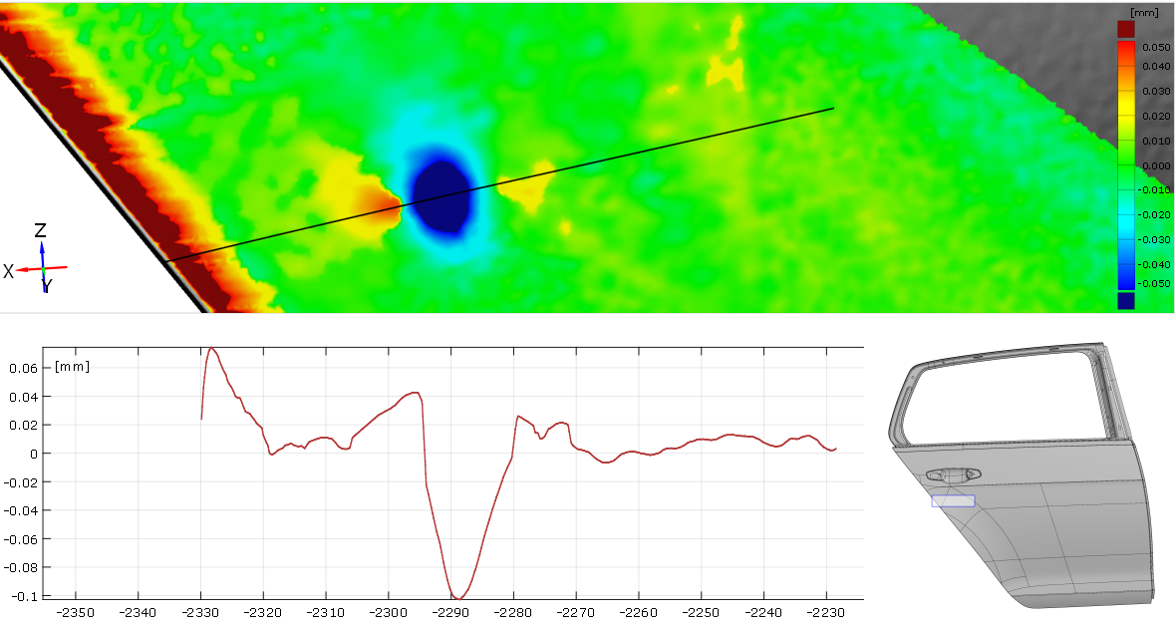

Vidare går det att analysera med en sektion i resultatet från Surface Detection Map - funktionen för att bättre kunna förstå storleken på skadan.

Utökad PMI (Product and Manufacturing Information) import

ATOS-programvaran har haft en PMI import under några år och nu har den blivit förbättrad inom områden som gemensamma datumsystem, import av distanser mm.

Helt ny CAD-konverter

Den nya CAD-konvertern ersätter helt den gamla och filformat som
Autodesk Inventor (.ipt/ .iam) ∙ CATIA 3DXML (.3dxml) ∙ CATIA V5-6 R2016 (R26) ∙ Pro/E Creo Parametric PMI (.prt) finns nu även med.

Vidare finns förbättringar och nyheter inom

  • rimlighetskontroller för mätprinciper
  • form&lägesanalyser för GOM Touch Probe
  • robogrammetry (mer information kommer senare om detta)
  • spela upp VMR (virtuellt mätrum) körningar i gratisprogramvaran GOM Inspect

Tag gärna kontakt med Cascade om du har frågor eller funderingar på uppgradering till 2016 års version.


nyheterUlf Lindqvist
