Kvalitetskontroll

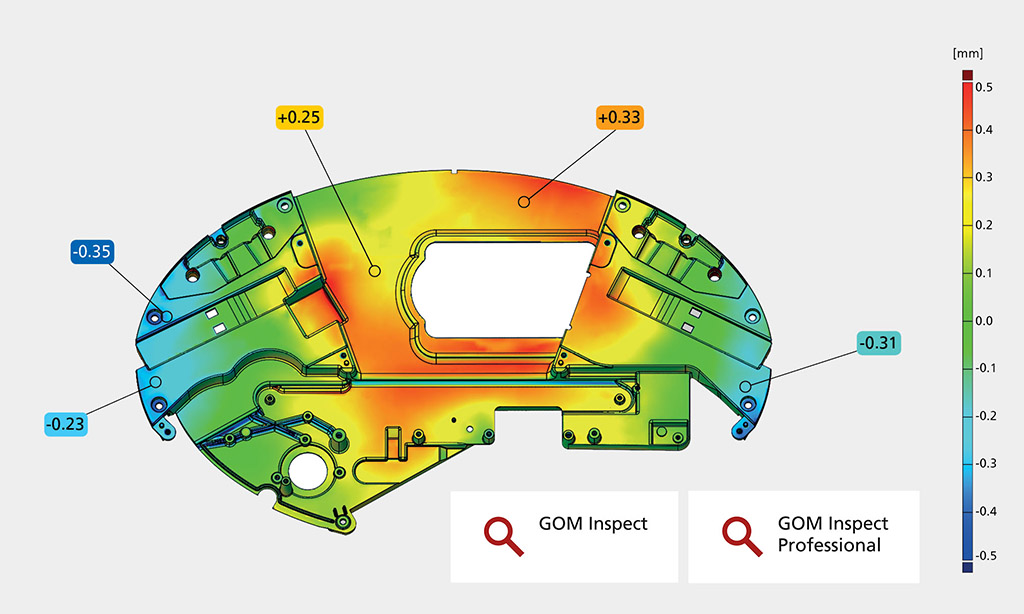

En viktig beståndsdel vid kvalitetskontroll är den programvara som hanterar jämförelsen, utför kontrollen och skapar rapporten. ZEISS erbjuder två typer av kvalitetskontrollprogramvara där den ena är gratis och innehåller mycket kompetenta funktioner och den andra som vänder sig till operatörer som framförallt utför kvalitetskontroll på flera likadana komponenter.

Taktil mätning

Flera komplexa mätapplikationer erfordrar en kombination av en helfälts 3D-scanner och en punktbaserad 3D-mätning.

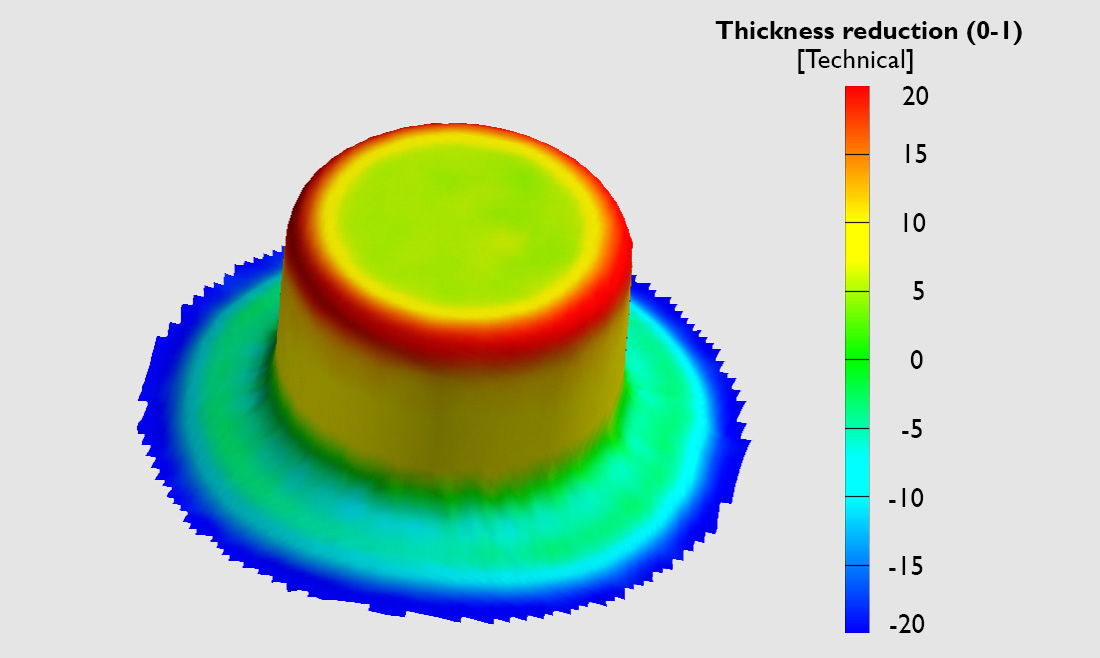

Plåtformning

Optimeringen av plåtformningsprocesser innebär hänsyn till rätt materialval och verktygsoptimering vilket speciellt är viktigt inom fordonsindustrin för att vara konkurrenskraftig.

Datortomografi har använts för medicinska tillämpningar i många år. Tekniken har nu även börjat att användas inom industrin för olika tillämpningar. GOM CT har blivit Zeiss Metrotom Scout 6 och är speciellt anpassad för kvalitetskontroll av tillverkade komponenter.

Andra CT-maskiner på marknaden är inte anpassade för och klarar inte av de höga krav som erfordras för industriella applikationer när det gäller mätkvalitet. Metrotom Scout 6 kommer med ett antal olika innovationer för att få dels bättre resultat och ett enklare mätförfarande. Datakvaliteten och detaljrikedomen blir hög med den kvalitativa röntgenkällan på 3.008 x 2.512 pixlar.

Användarvänligheten tillfredsställs med den automatiska positioneringen av det föremål som skall mätas. Det är en 5-axlig enhet som ser till att mätobjektet automatiskt positioneras i rätt läge inför mätningen vilket sparar tid och resulterar i en perfekt mätning. Vidare kan fler än ett objekt mätas på en gång i Metrotom Scout 6 vilket snabbar upp mäthastigheten betydligt.

GOM har utvecklat programvaran ZEISS X-Ray (tidigare GOM Volume Inspect) för att kunna mäta objekt och för att ta fram mätresultatet från mätningen. Detta innebär att det inte behövs någon ytterligare tredjepartsprogramvara vilket innebär att arbetsflödet från start av utrustningen till färdig rapport blir enkelt. Mätresultatet kan efter det är klart granskas i gratisprogramvaran ZEISS INSPECT View (tidigare GOM Inspect) av andra personer i organisationen eller samarbetsparters.

Zeiss Metrotom 1 är den nya CT’n i Metrotom-serien och är en instegs-CT vi alla har väntat på till ett mycket konkurrenskraftigt pris. Metrotom 1 kräver en lite golvyta och kan mäta objekt i storlek upp till diameter 165 mm och höjd 140 mm.

Cascade är återförsäljare av Zeiss Metrotom-serien så ta gärna kontakt med Cascade om du har intresse i CT-mätning och i Metrotom CT.

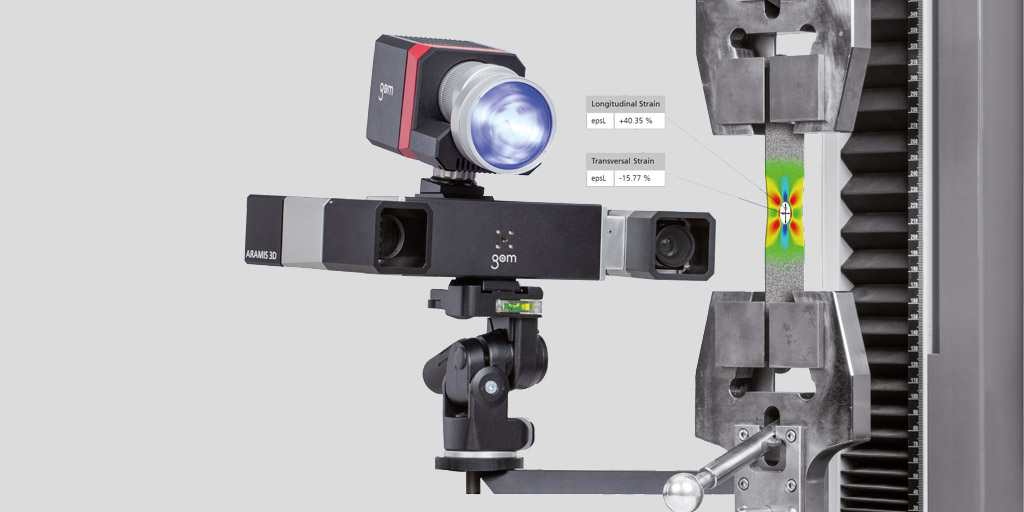

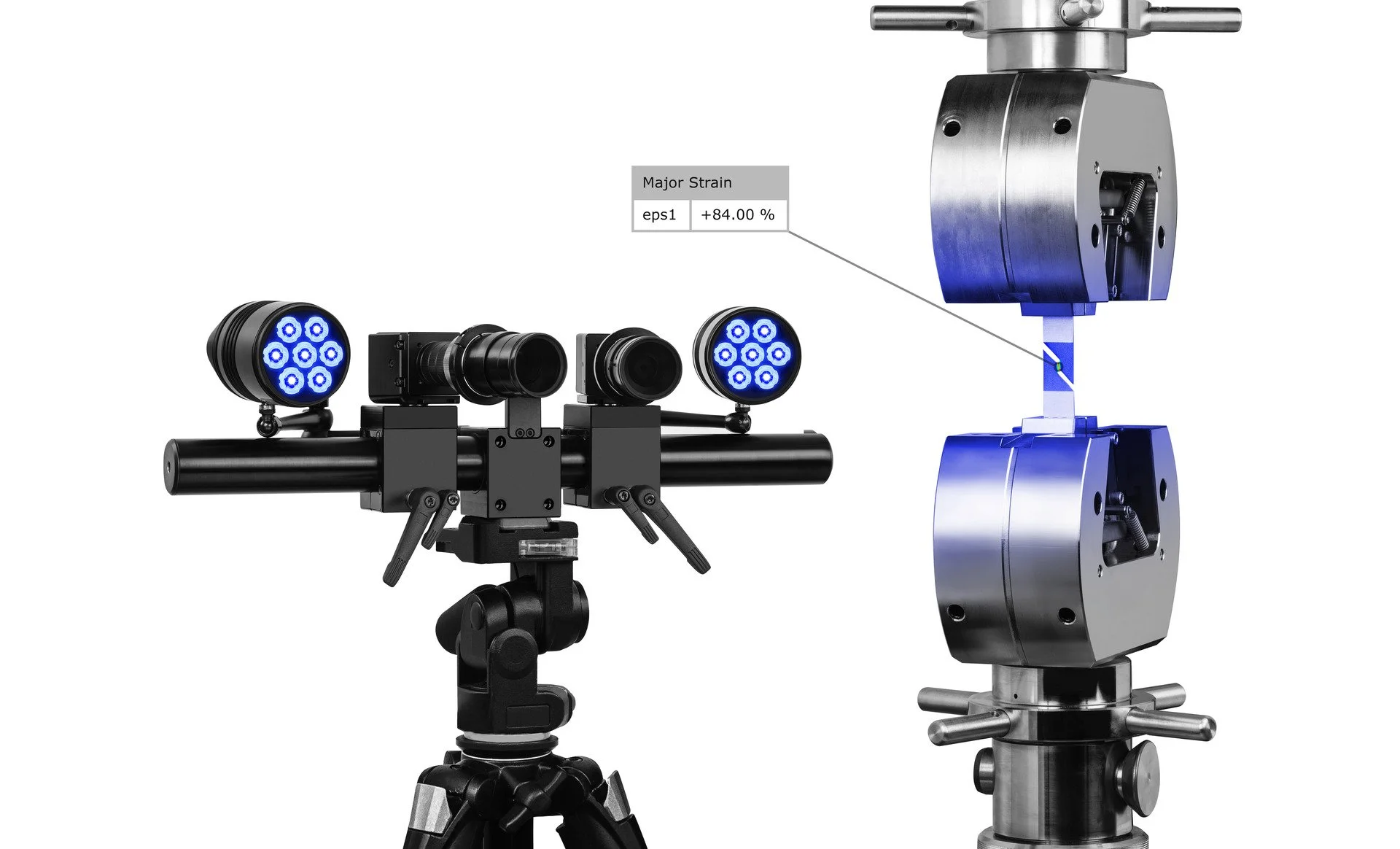

Optisk 3D-Testing av ytor och punkter utsatta för statisk eller dynamisk belastning.

Dynamisk 3D-Testing

ZEISS mätsystem erbjuder det rätta verktygen för att förstå egenskaper hos material. ZEISS mätsystem tar hänsyn till hela komponentens geometri vilket inte är möjligt med traditionella mätsystem av typen trådtöjningsgivare, LVDTs, vibrometers etc.

3D-mätresultat är alltid nödvändigt eftersom deformation av ett 3D-objekt leder till icke linjära deformationsbeteenden. ZEISS mätsystem kan länka till en komponents CAD-data för transformation, direkt jämförelse och visualisering. Systemen används bland annat vid följande tester för såväl statiska som dynamiska test även vid mycket hög hastighet för såväl små som stora komponenter:

• Hållfasthet

• Vibrationsanalys

• Varaktighetsstudier

• Kollisionstester

Statisk 3D-Testing

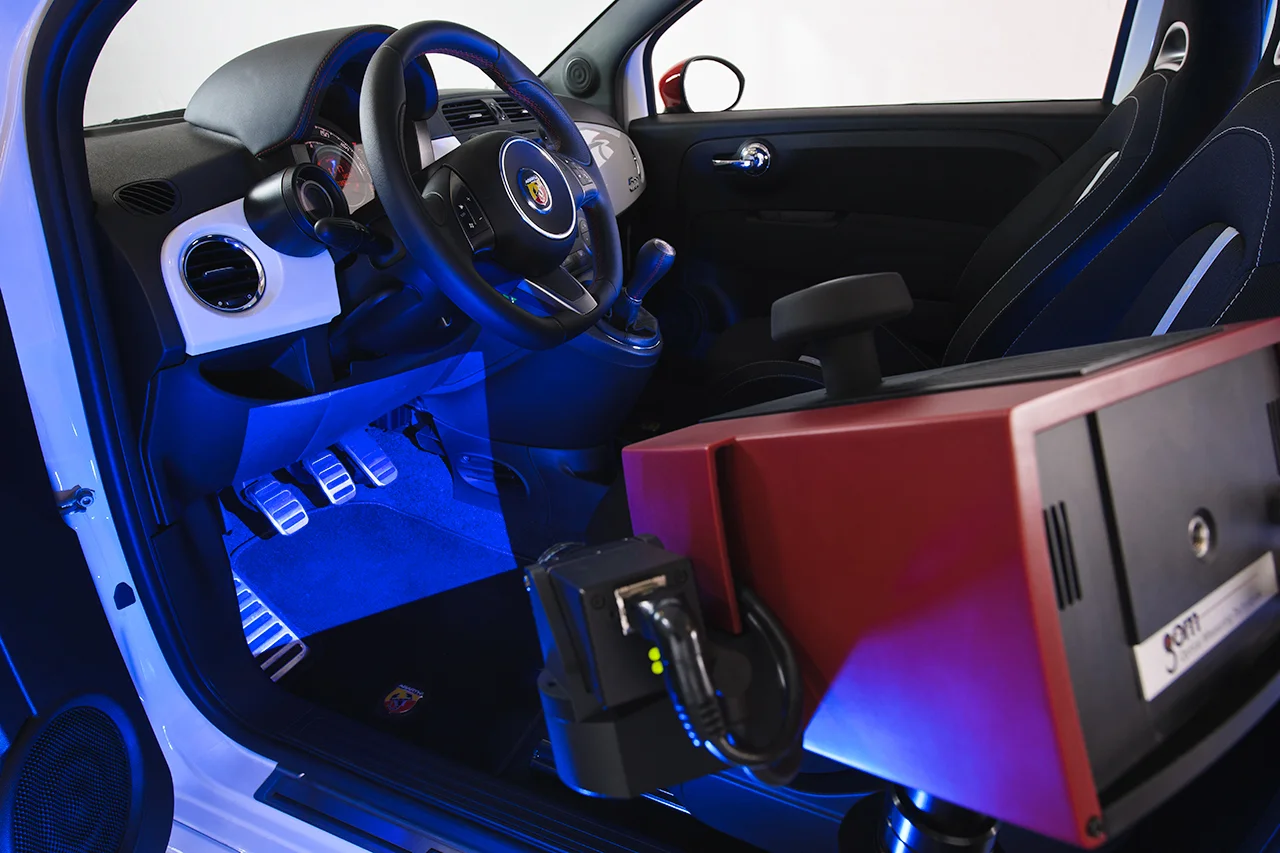

Det portabla TRITOP-systemet kan mäta koordinater av 3D-objekt både snabbt och enkelt. Mätuppgifter som traditionellt utföres av taktila 3D-koordinatmaskiner kan nu enkelt utföras med TRITOP systemet. TRITOP lösningen kräver inget komplext eller besvärligt underhållsarbete. Mätmaskinen kommer till objektet.

Vi ser mer och mer av automation inom industriella processer. ZEISS erbjuder innovativa lösningar som möjliggör företag att integrera optisk mätteknik sömlöst i deras automatiska processer. ZEISS har erfarenhet av full integration av mätlösningar och sätter nya standarder i processäkerhet och enkel användning.

Virtuella Fixturer - ett paradigmskifte

Fixturer för mätning av komponenter har funnits i alla tider där fixturen bland annat ser till att komponenten som skall mätas har rätt form. Nu behövs inte den normala fixturen i och med införandet av Virtuella fixturer.

Fenomenet Virtuella Fixturer innebär att en komponent kan mätas i fritt läge och ej inspänd i en fixtur. Fördelen med denna typ av lösning är att det inte behöver tillverkas dyra fixturer plus att en mätning av en komponent kan göras direkt och inte behöver vänta på att en fixtur tar många veckor på sig att bli klar.

Det är GOM (tillhör numera ZEISS) i Tyskland som har utvecklat denna teknik de kallar för ”Virtual Clamping”. Tekniken innebär att en komponent kan 3D-scannas i fritt läge och resultatet beräknas med en FEM-baserad beräkningsmetod och sedan avvikelsekontrolleras mot nominell CAD-geometri eller ritning. Programvarumodulen är ny i ZEISS programvara i och med version 2019.

Den komponent som skall mätas läggs upp på en universell pneumatisk enhet som med tryckluft håller detaljen i fritt läge på 3 stöd. Tack vare denna uppläggning av komponenten och viktkompensering kan även icke styva komponenter mätas oberoende av monteringsläge.

En möjlighet som ytterligare erbjuds via denna metod är att det nu går att få reda på hur stora inspänningskrafterna är vid varje inspänningspunkt. Likaså kan Virtuella fixturer användas vid mätning av plastkomponenter i en datortomograf (CT) då inte en standardfixtur enkelt kan användas i en sådan utrustning med tanke på densitetsskillnad.

Traditionella Fixturer

Vi utför design, konstruktion, tillverkning, montering och inmätning av fixturer i egen regi. Vilket innebär att allt arbete utförs av en leverantör. Speciellt viktigt är detta för att kunna nå korta leveranstider och flexibla lösningar.

Kvalitet är viktigt för oss och därför stiftar vi fixturelementen för bästa robusthet. Fixturerna är anpassade för såväl koordinatmätmaskin som för optisk mätning och stödelementen är individuellt justerbara i XYZ. Vidare är fixturmaterialet återvinningsbart och därmed miljömässigt korrekt. Vi kan även hjälpa er med de mättjänster som kan vara aktuella för komponenterna i fixturen.

Slutresultatet blir prisvärt och kundnöjdhet är vårt viktigaste mål.

Ta gärna kontakt med oss för ett prisförslag. Telefon 031-840870 eller email: stefan.francois@cascade.se

Reverse Engineering

SuPAR – Produkten som använder Augmented Reality för kvalitetskontroll

Varför användning av ”Augmented Reality” (AR) inom visuell inspektion?

”Augmented Reality” tillåter dig att ta den virtuella världen ett steg närmare den verkliga och där skapa en unik lösning vilken ger nya möjligheter inom visuell inspektion. Programvaran för AR används i en handhållen iPad.

1)     Tidsbesparing: Jämfört med traditionell visuell inspektion för att kontrollera en detaljs avvikelse mellan CAD-modell och verklighet kan AR spara upp till 75% i tid (enligt undersökningar av BMW).

2)     Enkel och kraftfull avvikelsekontroll: Visuell Inspektion med hjälp av AR blir väldigt enkel att utföra då CAD-modellen visas på den fysiska detaljen i realtid vilket ger en snabb kontroll.

3)     Intelligent dokumentation plus enkel och säker rapportering: Anteckningar och noteringar skapas direkt i AR-modellen och kan automatiskt rapporteras ut i PDF eller Excel format. Den kompletta 3D-rapporten kan visas i en gratis 3D-viewer.

4)     Kostnadsreducering: Tack vare användning av AR inom visuell inspektion reduceras utgifterna för misstag plus att kommunikationen inom företaget och med kunder/underleverantörer förbättras.

5)     Enkelt arbetsverktyg: Kort utbildning och liten kunskap krävs för att använda SuPAR-programmet i en iPad ( Surface Projektor Augmented Reality )

Cascade marknadsför SuPAR som är en Augment Reality produkt från CDMTech i Tyskland. CDMTech har arbetat med Augmented Reality i 9 år där SuPAR produkten är ett resultat av deras erfarenhet. Det vi ser som intressant med denna produkt är att den öppnar nya möjligheter vid inspektion och kvalitetskontroll.
I stora drag är arbetsgången med SuPAR att programmet behöver få inläst en CAD-modell på den detalj som skall inspekteras. Därefter behöver inte den detalj som skall inspekteras förses med några markörer utan det räcker med att kameran på iPaden visar detaljen som skall granskas och SuPAR sammanfogar i 3D den fysiska detaljen med CAD-modellen och granskningen kan börja och anteckningar kan göras och rapport skapas.

SuPAR används lämpligtvis där snabb visuell kontroll behövs för att undvika fel i enskilda konstruktioner eller i sammansatta konstruktioner. Exempel på användningsområden är:

-        Kontroll av att detaljer på fixturer sitter på rätt ställen och är rätt utformade.

-        Inspektion av verktyg

-        Kontroll av inkommande gods

-        Visuell geometrikontroll av detalj

-        Kontroll av robotgripper

-        Kontroll av prototyper

-        Kontroll av svetsade konstruktioner

-        mm

Önskar du veta mer om denna produkt eller se hur den fungerar i verkligheten skickar du bara ett mail till supar@cascade.se

Nedan finns några korta filmer på användningsområden för SuPAR.
