TRITOP

Det portabla TRITOP-systemet erbjuder en snabb och enkel metod för att mäta 3D-koordinater – helt utan behov av en fast mätstation. Uppgifter som traditionellt kräver en taktil koordinatmätmaskin (CMM) kan nu utföras direkt på plats, med hög noggrannhet och utan komplicerat underhåll. TRITOP kräver varken omfattande installation eller tunga riggar – systemet tas enkelt med till objektet istället för tvärtom.

Mätning genom bildfångst

Fotogrammetri är en beröringsfri mätmetod där objekt fotograferas ur flera vinklar med en speciellt utvecklad digitalkamera.

Genom att analysera kamerans positioner och riktningar i varje bild beräknas de exakta 3D-koordinaterna för objektets mätpunkter. Detta görs med hjälp av triangulering, där skärningspunkterna i rymden ligger till grund för mätresultatet.

TRITOP är ett portabelt, beröringsfritt 3D-mätsystem som fångar exakta koordinater, förskjutningar och deformationer direkt på plats – utan behov av kablar, sensorer eller tung utrustning. Systemet används för kvalitetskontroll, prototypmätning, verktygsintrimning och deformationsanalys inom allt från fordonsindustri till flyg och energi. Mätdata kan enkelt jämföras mot CAD och visualiseras i tydliga rapporter – snabbt, flexibelt och med hög noggrannhet.

Kontakta oss

Kombination av TRITOP-lösningar

TRITOP + ATOS

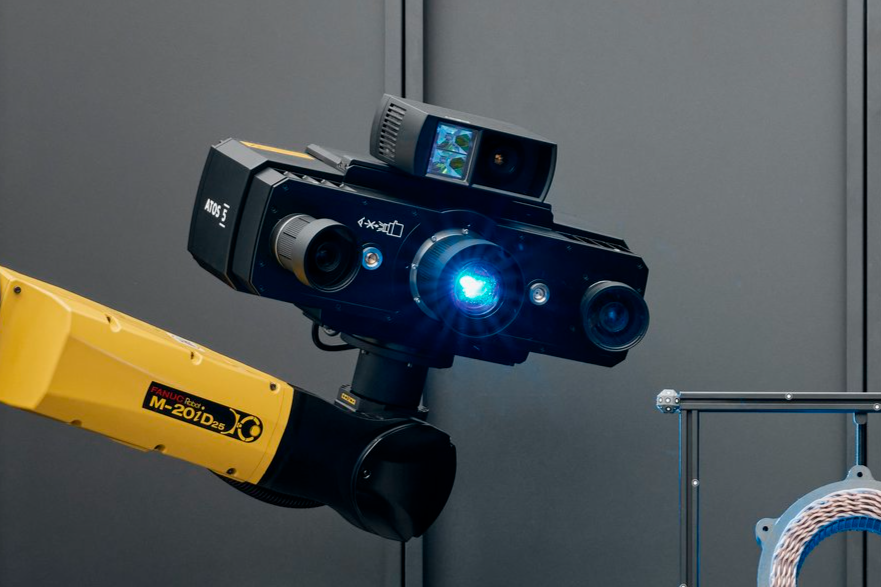

ATOS är ett optiskt 3D-mätsystem för komplexa objekt. Vid stora objekt kopplas flera mätningar ihop med hjälp av TRITOP:s referenspunkter – vilket ger hög noggrannhet även på stora ytor.

TRITOP + ARAMIS

ARAMIS registrerar dynamiska 3D-koordinater, förskjutningar och deformationer. Flera system kan länkas och synkas via TRITOP:s referenspunkter för fullfältsanalys av stora objekt.

TRITOP + T-SCAN hawk 2

T-SCAN hawk 2 har en inbyggd TRITOP och är en lätt och portabel laserskanner som är framtagen för att användas där den verkligen behövs. Vid mätning av stora objekt används TRITOP för att ge referenskoordinater, vilket gör att T-SCAN hawk 2 enkelt kan positionera sig och leverera fullfältsdata på viktiga ytor för inspektion och analys.

Systemkonfiguration – TRITOP

          Systemkonfigurationer
          Full frame

          Kameraupplösning
          Upp till 50 miljoner pixel

          Dataöverföring
          Trådlös eller flash-kort

          Mätarea
          0,1 × 0,1 upp till 100 × 100 m²

          Kalibrering
          Självkalibrerande

          Certifiering
          Enligt VDI 2634/1

          Arbetstemperatur
          -40 till 120 °C

Teknisk data
