3D-testing ger exakt och beröringsfri mätning av deformation och rörelse under dynamiska tester. Med optisk mätteknik fångas detaljerade data i realtid – perfekt för analyser av stötar, vibrationer, töjning och materialutmattning.
Varianter
ARAMIS 3D Camera
-
ZEISS ARAMIS 3D Camera 12M är ett högupplöst optiskt mätssystem som möjliggör både fullfälts- och punktbaserade 3D-mätningar med hög precision. Systemet kombinerar robust konstruktion med användarvänlighet, vilket gör det idealiskt för avancerade mätuppgifter i industriella miljöer.
Med pålitlig prestanda, hög stabilitet och flexibel konfiguration är ARAMIS redo att användas direkt – och sparar värdefull tid i testförberedelser.
Systemet fungerar som en optisk givare för både förskjutning och töjning, och levererar högupplösta resultat över tid.
-
ARAMIS SRX är ett högupplöst 3D-kamerasystem utvecklat för avancerade och krävande mätuppgifter. Med en bildhastighet på 335 - 2000 bilder per sekund möjliggör sensorn detaljerad analys. Systemet fungerar som en optisk givare för både förskjutning och töjning, och levererar högupplösta resultat även vid snabba förlopp, samtidigt som lokala effekter fångas med hög precision.
Systemet lämpar sig särskilt väl för mätning av 3D-förskjutningar, rotationer, hastigheter och accelerationer – exempelvis i krocktester och andra dynamiska förlopp.
ARAMIS Adjustable
-
Med två pixelkameror fångar ARAMIS Adjustable även de minsta detaljerna i 3D-förskjutningar och yttöjningar – både punktbaserat och fullfältsmässigt. Kombinationen av hög lokal upplösning och snabb bildinspelning ger mycket precisa resultat, vilket gör systemet idealiskt för krävande inspektionsuppgifter inom forskning och utveckling.
-
ARAMIS Adjustable SRX är en kraftfull och flexibel 3D-mätsensor med hög kameraupplösning på 4096 × 3068 pixlar. Systemet levererar mätdata med en bildhastighet på upp till 335 fps (och upp till 2000 fps beroende på upplösning), vilket gör det idealiskt för både statiska och dynamiska mätningar. Med stöd för mätvolymer från 33 × 25 mm² upp till 3900 × 3100 mm² passar det perfekt för allt från små komponenter till stora strukturer.
-
ZEISS ARAMIS 1 kombinerar tillgänglighet med pålitlig prestanda – en idealisk startpunkt i ARAMIS-serien.
-
För applikationer som kräver extremt hög tidsupplösning erbjuder vi High Speed-lösningar med integration av ledande höghastighetskameror på marknaden. Dessa system möjliggör mätningar med bildhastigheter från 6400 fps upp till över 1 000 000 fps – beroende på kameramodell och upplösning. Tack vare flexibel kameraintegration och anpassningsbar mätvolym, från 10 × 10 mm² upp till 5000 × 5000 mm², är detta ett kraftfullt verktyg för t.ex. krocktester, ballistisk analys och snabb materialdeformation.
ARGUS
-
ARGUS är ett mätssystem som används för att analysera och optimera formningsprocesser inom plåtbearbetning. Genom att använda principer från fotogrammetri skapas en noggrann tredimensionell bild av komponentens yta. Systemet mäter yttöjningar med hög precision, vilket gör det möjligt att utvärdera formningsresultatet och verifiera simuleringar med stor tillförlitlighet.
ARAMIS
Precision och prestanda för krävande testuppgifter
ZEISS ARAMIS är ett högupplöst optiskt mätsystem för fullfälts- och punktbaserade 3D-mätningar i industriella miljöer. Den robusta designen minskar behovet av kalibrering och gör systemet snabbt att installera och enkelt att använda. Data kan spelas in direkt i kamerans inbyggda minne eller via en ansluten dator, vilket ger flexibilitet utifrån testets komplexitet och behov.
Systemet mäter förskjutning, hastighet, töjning och tjockleksförändringar med hög noggrannhet – även vid snabba, dynamiska tester. Det ger värdefull insikt i material- och komponentbeteende, och används bland annat för:
Bestämning av materialegenskaper (t.ex. R-/N-värden, Formgränskurvor, E-modul)
Komponent- och krocktester
Verifiering av FEA-simuleringar
ARAMIS är en kraftfull lösning som kombinerar användarvänlighet med avancerad mätteknik – perfekt för både utveckling och kvalitetskontroll.
ARGUS
Effektiv optimering av plåtformningsprocesser
Optimeringen av plåtformningsprocesser innebär hänsyn till rätt materialval och verktygsoptimering vilket speciellt är viktigt inom fordonsindustrin för att vara konkurrenskraftig. Det optiska 3D-formningsanalyssystemet ARGUS stödjer denna process med exakta och intressanta resultat från formningsprocessen. Resultaten från ARGUS-systemet erbjuder information om: 3D-koordinater för en komponents yta
Formförändringar (max- och mintöjning)
Tjockleksreduktion
Formgränsdiagram (FLD)
Alla resultat presenteras med en bra upplöst mesh skapad av bestämningen från 3D-koordinaterna och speglar ytan på det inmätta objektet.
I formgränsdiagrammet är mätresultatet jämfört med materialkarakteristika från inmätt plåt (Formgränskurvor) för att bestämma kritiska formytor.
Teknisk specifikation - ARAMIS
ARAMIS 3D Camera 12M
43 fps at 2496 × 2096
75 fps at 4096 × 1000
100 fps (binning)
150 fps at 4096 × 500
ARAMIS SRX
335 fps full res
500 fps at 4096 × 2000
1000 fps at 4096 × 1000
2000 fps at 4096 × 480
1000 fps at 1920 × 1000
PC RAM
75 fps full res
115 fps at 4096 × 2000
230 fps at 4096 × 1000
480 fps at 4096 × 480
490 fps at 1920 × 1000
ARAMIS Adjustable 12M
ARAMIS Adjustable 24M

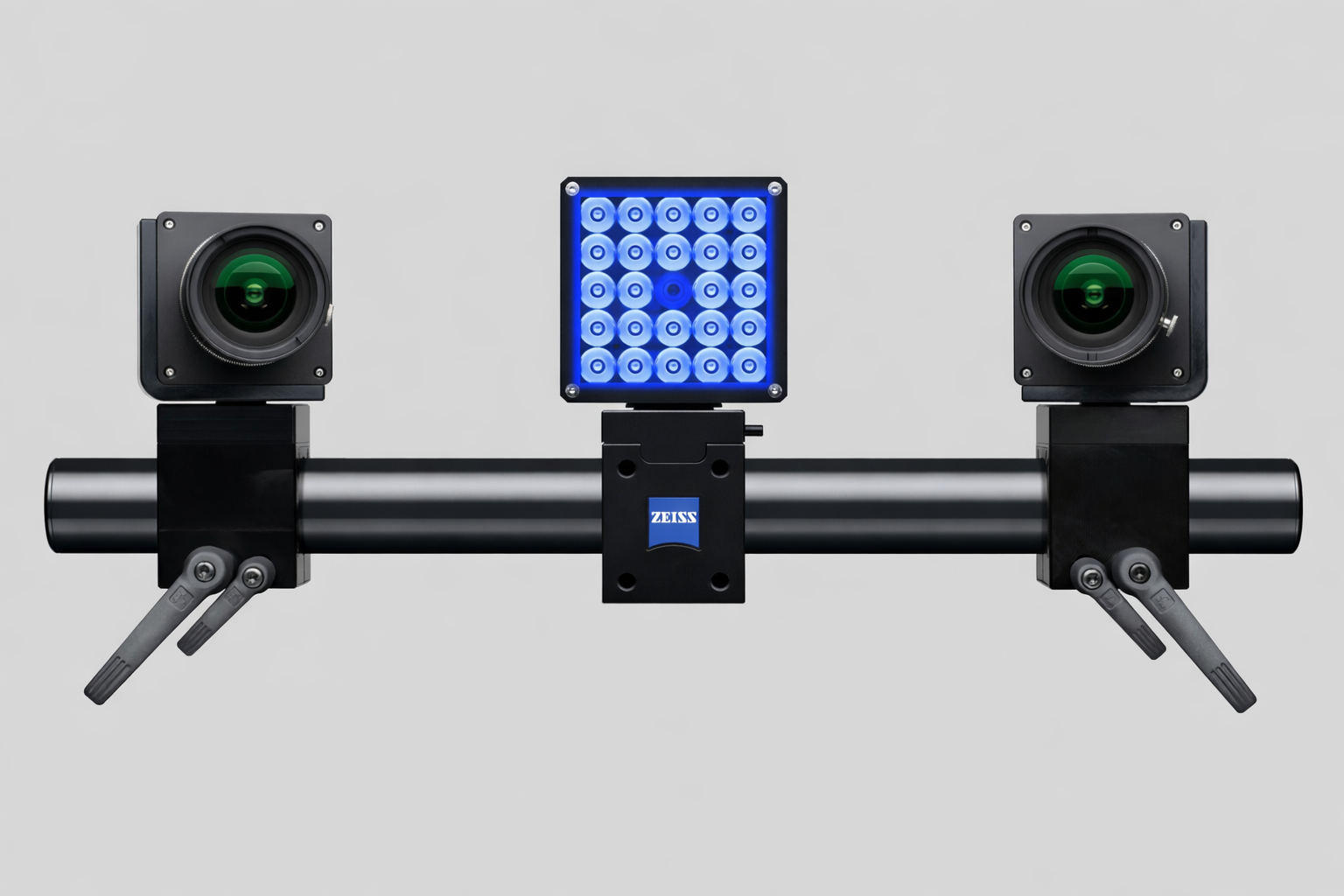

ARAMIS Adjustable SRX
ZEISS ARAMIS 1
ARAMIS High Speed
18,750 fps (up to 1,100,000 fps)
