PRAFS – Automatiserad fixturlösning för ZEISS ScanBox

Automatiserad fixturlösning för ZEISS ScanBox med Virtual Clamping

Maximera effektivitet, flexibilitet och repeterbarhet i 3D-mätning. PRAFS kombinerar ZEISS Virtual Clamping med en robotiserad, programmerbar fixturlösning som eliminerar behovet av del-specifika mätfixturer.

Fördelar med PRAFS

PRAFS är utvecklat för företag som vill öka produktiviteten i ZEISS ScanBox och minska beroendet av manuella fixturer och tidskrävande omställningar.
Med PRAFS får du:

  • Högre repeterbarhet: Virtual Clamping minimerar operatörspåverkan och bidrar till stabila, jämförbara mätresultat.

  • Extremt korta omställningstider: Komponentbyte kan genomföras på omkring en minut, beroende på komponent och setup.

  • Offline-programmering och kollisionskontroll: PRAFS-EMUSIM gör det möjligt att planera setups virtuellt och kontrollera rörelser innan de körs i produktion.

  • En flexibel fixtur för många komponenter: Samma system kan användas för flera olika delar, vilket sparar tid, pengar och golvyta.

  • Högre drifttid i befintlig mätutrustning: Förprogrammerade setups laddas direkt i PRAFS-HMI, vilket förenklar produktionen och minskar stillestånd.

  • Snabbare återbetalning: Genom minskade fixturkostnader, kortare setup-tider och bättre utnyttjande av ZEISS ScanBox kan PRAFS ofta ge snabb ROI.

Kontakta oss

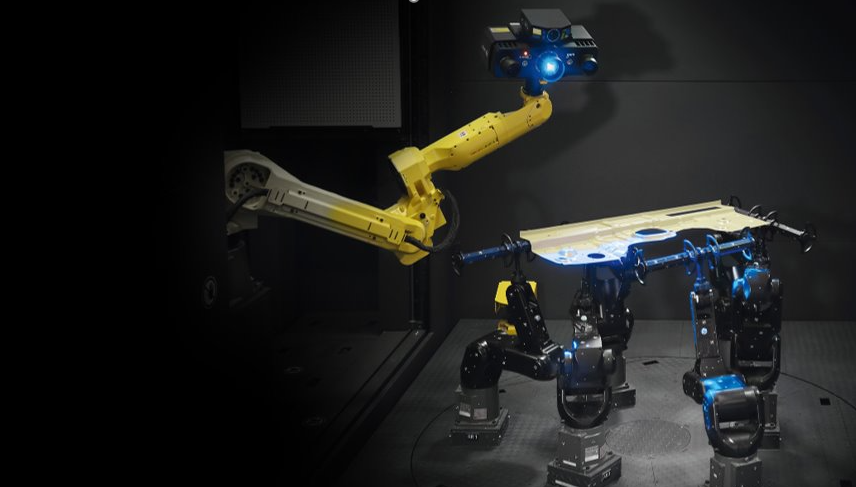

PRAFS robotiserad fixturlösning i ZEISS ScanBox för automatiserad 3D-mätning av komponenter

Så fungerar PRAFS

PRAFS kombinerar Virtual Clamping i ZEISS-programvaran med sex samarbetande robotar som positionerar, stödjer och refererar komponenten under mätprocessen.

Systemet består av:

  • 3 referensrobotar med kodade eller okodade märken, referensbalkar och laddhjälp

  • 3 stödrobotar med vakuumkoppar och adapter för fotogrammetri

  • PRAFS-HMI för snabb laddning av förprogrammerade setups

  • PRAFS-EMUSIM, en virtuell tvilling för planering och kollisionskontroll

  • Integration med ZEISS ScanBox för automatisk generering och körning av mätprogram

Arbetsflöde i fyra steg:

  1. Komponentdata laddas i PRAFS-HMI

  2. Robotarna går till sina förprogrammerade positioner

  3. Komponenten placeras i ergonomisk höjd och mätningen startas

  4. Virtual Clamping beräknar avvikelser mot CAD och dokumenterar resultatet

Kontakta oss

Kostnadsbesparingar & ROI

PRAFS eliminerar behovet av del-specifika fixturer och minimerar omställnings- och logistikarbete.
De vanligaste besparingskällorna är:

  • Ingen konstruktion eller tillverkning av mätfixturer

  • Kortare setup- och omställningstid

  • Mindre operatörspåverkan och färre ommätningar

  • Högre utnyttjandegrad av befintliga ZEISS-system

Robotiserade stöd och skanningsutrustning i PRAFS-system med Virtual Clamping för ZEISS ScanBox

Vanliga frågor och svar om PRAFS

Behöver vi fortfarande fysiska fixturer?
Nej. PRAFS ersätter dem med pneumatisk positionerbara stöd och Virtual Clamping.

Hur ofta krävs fotogrammetri?
Normalt räcker en fotogrammetri per mätdag och komponenttyp, beroende på temperaturdelta.

Passar PRAFS vår ZEISS ScanBox?
Ja, systemet kan integreras i befintliga ScanBox-modeller från och med SB6135.

Vilka komponenter fungerar bäst?
Framför allt plåtkomponenter i storlek 300–2 000 mm – men systemet är flexibelt även för andra format.

Passar PRAFS din ZEISS ScanBox?

PRAFS kan integreras i befintliga ZEISS ScanBox-system från och med SB6135. Lösningen passar särskilt bra för företag som mäter många olika komponenter och vill minska beroendet av fasta, delspecifika fixturer.

Systemet används främst för plåtkomponenter i storlek cirka 300–2 000 mm, men kan anpassas för andra komponenttyper och format beroende på behov.
