ZEISS ScanBox – Automatisk 3D-mätcell

ZEISS ScanBox är en nyckelfärdig mätcell för automatiserad 3D-scanning och inspektion. Med marknadsledande ATOS-teknik levererar systemet noggranna 3D-koordinater av hög datakvalitet – oavsett objektets storlek, yta eller komplexitet.

Varianter av ZEISS ScanBox

ZEISS ScanBox Serie 4

ZEISS ScanBox 4105 är den minsta modellen i ScanBox-serien, utvecklad för att hantera objekt upp till 500 mm. Trots sin kompakta storlek levererar den full automatik och hög mätnoggrannhet – perfekt för kvalitetskontroll av mindre komponenter.

ZEISS ScanBox Serie 5

ZEISS ScanBox 5110 är lämplig för objekt med storlek upp till 1 000 mm och används ofta av tillverkare av turbinblad, blisks och liknande detaljer. Modellen är särskilt effektiv vid mätning av små radier och komplexa konturer.
ZEISS ScanBox 5120 klarar större objekt, upp till 2 meter, och lämpar sig därför väl för mätning av exempelvis interiörkomponenter till fordon. Modellen är även utmärkt för kvalitetskontroll av gjutdetaljer, sandkärnor och liknande komponenter.
ScanBox 5130 har en öppen ingång med ljusridå och kan hantera objekt upp till 3 meter i diameter och 2 ton i vikt. Den är idealisk för mätning av stora och tunga detaljer.
Objekten laddas enkelt med pallyftare, truck eller kran, och tack vare att paletter kan förberedas utanför boxen minimeras stilleståndstiden vid byte.

ZEISS ScanBox Serie 6

ScanBox 6135 är utformad för att hantera stora och tunga objekt med en diameter upp till 3,5 meter och vikt upp till 5 000 kg. Tack vare sin kompakta design och öppningsbredd på 2 850 mm tar den minimalt med golvyta trots sin höga kapacitet.
ScanBox 6235 har samma mätkapacitet som 6135 – objekt upp till Ø 3 500 mm – men är konstruerad för att hantera två mätområden parallellt. Det gör det möjligt att mäta ett objekt medan ett annat laddas, vilket minimerar stillestånd och ökar produktiviteten.

ZEISS ScanBox Serie 7 & 8

ScanBox serie 7 är utformad för mätning av mycket stora komponenter, som exempelvis sidopaneler inom fordonsindustrin. Med en 8-axlig kinematik och en robot monterad på vertikal lyft med räls, erbjuder systemet maximal rörelsefrihet och täckning.
ScanBox serie 8 är dimensionerad för att hantera kompletta bilkarosser eller lastbilshytter. Med 8-axlig kinematik kan både in- och utsida mätas med hög precision. Två robotar arbetar samtidigt från varsin sida och levererar ett gemensamt mätresultat.

Koordinatmätmaskin i ny tappning

ZEISS ScanBox är en avancerad optisk 3D-mätmaskin med en investeringskostnad som motsvarar en traditionell koordinatmätmaskin – men med betydligt större kapacitet. Till skillnad från konventionella system levererar ScanBox fullfältsmätning av både små och stora objekt samt tydliga 3D-resultatrapporter som är enkla att tolka.

Nyckelfärdig ”Plug & Play”-lösning

ScanBox kräver endast ett vanligt 240V- eller 400V-uttag och en golvyta – ingen tidskrävande projektering eller kostsam anpassning behövs. Systemet är färdigt att användas direkt efter installation.

ATOS – kraftfull industriell 3D-scanner

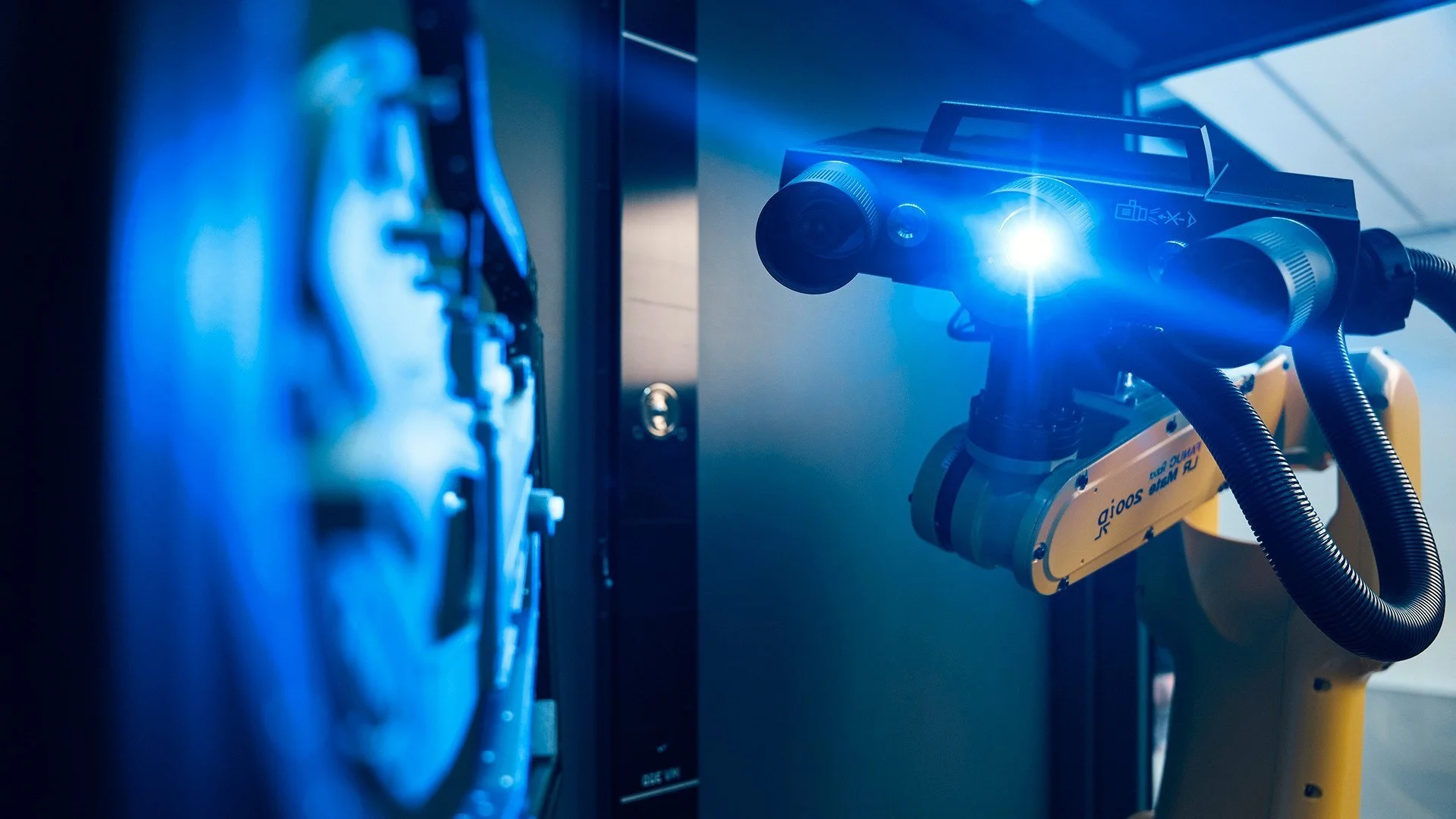

Hjärtat i ScanBox är den integrerade ATOS-scannern med fotogrammetri, Triple Scan-teknik och Blue Light Technology. Denna avancerade optik möjliggör snabb och exakt mätning av objekt i varierande storlekar, ytor och geometrier – oavsett ljusförhållanden.

Allt från en leverantör – för optimal funktion

Vi levererar hela lösningen: hårdvara, mjukvara, utbildning, support, service och dokumentation. Det ger ett helintegrerat och färdigtestat system där varje komponent är optimerad för att fungera sömlöst tillsammans.

Snabb installation – kort startsträcka

Tack vare den effektiva produktionsprocessen kan ScanBox levereras och installeras inom bara några veckor. Ingen platsanpassning krävs, och leveransen inkluderar CE-dokumentation, utbildning och support – vilket minimerar implementationstiden och sänker totalkostnaden.

Kontakta oss

ScanBox Inline

För företag som strävar efter hög kvalitet, spårbarhet och effektivitet i tillverkningen erbjuder vi inline-mätstationer baserade på ZEISS ScanBox – ett kraftfullt och beprövat system för automatiserad 3D-mätning.

Automatiserad 3D-mätning direkt i produktionsflödet

För företag som vill säkra kvalitet, spårbarhet och effektivitet erbjuder vi inline-mätstationer baserade på ZEISS ScanBox – en beprövad lösning för automatiserad 3D-mätning.

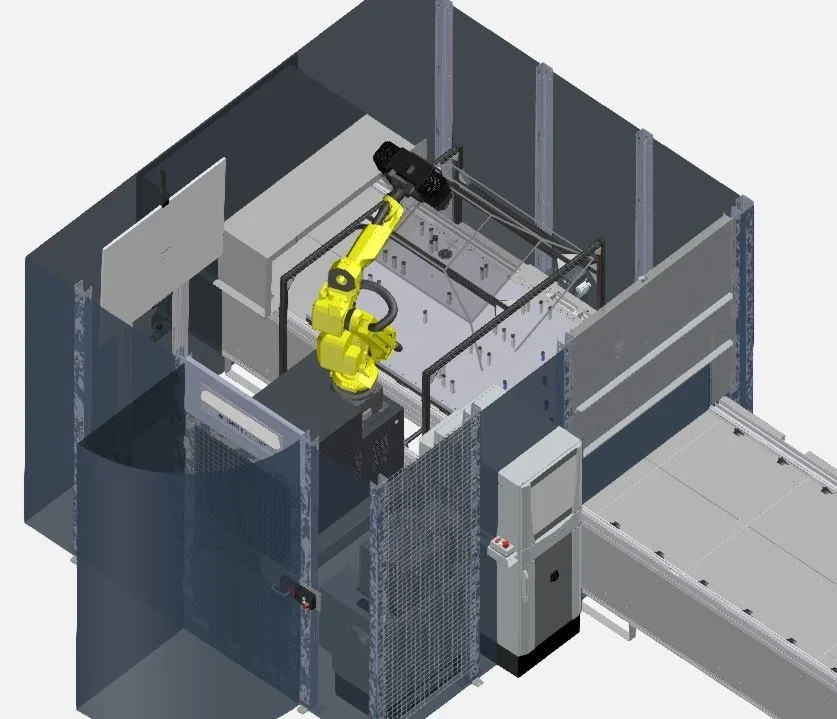

Systemet kombinerar ScanBoxens precision med ZEISS standardiserade PLC- och kommunikationslösningar, vilket möjliggör full integration i produktionslinan. Mätningar kan triggas automatiskt och data levereras direkt till rätt system eller funktion.

Lösningen är flexibel och kan anpassas för både små detaljer och stora komponenter – och används redan inom allt från fordonsindustrin till avancerad maskintillverkning.

Med en inline-lösning får du:

Snabb och exakt kvalitetskontroll utan att stoppa flödet
Full automatik för start av mätning och överföring av resultat
Flexibilitet att mäta olika typer av komponenter i en och samma lösning
Hög repeterbarhet och tillförlitlighet, även i tuffa industrimiljöer

Teknisk specifikation

ScanBox Tabell


        Modell (Fast)
        Utrymmeskrav (L×B×H)
        Strömanslutning
        Max objektstorlek
        Max vikt på objekt
        Axlar (automation)
        Ingång
        Storlek på öppning
        Golvfäste
        Laddning


    41051,70×1,20×2,42 m110–240 V (1 fas)Ø 0,5 m100 kg7Skjutdörr med säkerhetslås680 mmEj nödvändigtManuell
51102,20×3,55×3,05 m200–500 V (3 fas, 16A)Ø 1,0 m2 000 kg7Skjutdörr/ljusridå970 mmErfordrasManuell, pallyftare, kran
51203,60×4,25×3,05 m200–500 V (3 fas, 16A)Ø 2,0 m2 000 kg7Skjutdörr/ljusridå2 450 mmErfordrasManuell, pallyftare, kran
51304,30×4,25×3,05 m200–500 V (3 fas, 16A)Ø 3,0 m2 000 kg7Ljusridå3 125 mmErfordrasManuell, pallyftare, kran, gaffeltruck
61354,50×4,50×3,25 m200–500 V (3 fas, 32A)Upp till 3,5 m5 000 kg7Ljusridå med säkerhetslösning2,85 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
62357,665×4,50×3,25 m200–500 V (3 fas, 32A)Upp till 2 × 3,5 m2 × 5 000 kg7Ljusridå med säkerhetslösning2,85 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
71604,75×10,15×3,9 m200–500 V (3 fas, 32A)Upp till 6 × 1,25 mObegränsad8Ljusridå med säkerhetslösning3,05 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
72608,75×10,15×3,9 m200–500 V (3 fas, 32A)Upp till 6 × 1,25 m, rot.bord Ø 3 mObegränsad, rot.bord upp till 5 000 kg9Ljusridåer med säkerhetslösning3,05 m, rot.bord upp till 3,4 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
81605,75×10,15×3,9 m2 × 200–500 V (3 fas, 32A)Upp till 6 × 2,5 mObegränsad16Ljusridå med säkerhetslösning3,05 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
82609,75×10,15×3,9 m2 × 200–500 V (3 fas, 32A)Upp till 6 × 2,5 m, rot.bord Ø 3 mObegränsad, rot.bord upp till 2 000 kg17Ljusridåer med säkerhetslösning3,05 m, rot.bord upp till 3,4 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
836013,75×10,15×3,9 m2 × 200–500 V (3 fas, 32A)Upp till 6 × 2,5 m, rot.bord Ø 3 mObegränsad, rot.bord upp till 2 000 kg18Ljusridåer med säkerhetslösning3,05 m, rot.bord upp till 3,4 mErfordrasManuell, pallyftare, kran, gaffeltruck, sandwichpanel
